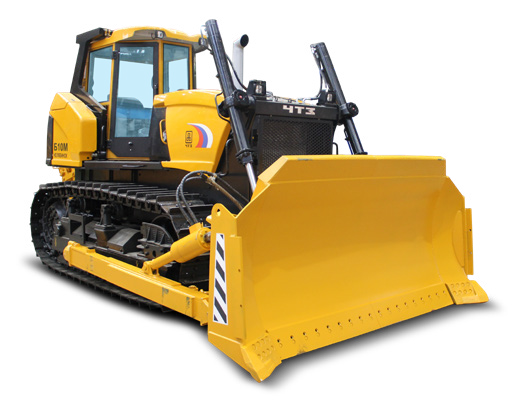

Бульдозер Б10М с Механической трансмиссией
Мощность — 180 л.с.;
Трансмиссия -Механическая;
Эксплуатационная масса: от 15,5 до 19,4 т.
Бульдозер Б10М предназначен для разработки грунтов I-III категории без предварительного рыхления, грунтов IV категории с предварительным рыхлением, а также трещиноватых скальных пород и мерзлых грунтов. Бульдозер Б10М может эксплуатироваться в условиях умеренного и холодного климата при температурах окружающего воздуха от плюс 40 до минус 50° С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение).
Тяговый класс — 10.
Бульдозер Б10М с Механической трансмиссией является результатом модернизации тракторов типа Т10.
Основные особенности:
- Благодаря механической трансмиссии у бульдозера Б10М более высокий КПД, чем у предшественников. Механическая трансмиссия проста и удобна в обслуживании;
- Вынесенная ось прокачки тележек даёт повышенный ресурс трансмиссии;
- Применены длинноходовые гидроцилиндры, что позволило снизить рабочее давление в гидравлической системе на 40% и увеличить ресурс;
- Вынесенные вперед точки крепления гидроцилиндров позволяют уменьшить усилия в гидроцилиндрах при заглублении и подъеме отвала, повышают точность и скорость его перемещения;
- Изменена компоновка моторного отсека, что обеспечивает свободный доступ к двигателю, особенно в передней его части и облегчает техническое обслуживание;
- Новая конструкция полусферического отвала позволяет повысить производительность бульдозера на 20% на грунтах 1-3 категорий плотности.
Характеристики
Двигатель
| Модель | Б10М |
| Мощность номинальная, л.с. | 180 |
| Мощность номинальная, кВт (л.) | 132 |
| Частота вращения, номинальная, об/мин | 1500 |
| Двигатель | ЯМЗ-236НЕ2-51 |
| Количество и расположение цилиндров | 6-цилиндровый, V-образный |
Трансмиссия
| Механическая | МТ |
| Коробка передач | Восьмискоростная |
| Механизмы поворота | Бортовые фрикционы с металлокерамическими дисками трения |
| Управление | Гидросервированное |
| Ведущее колесо | Секторное |
| Бортовые редукторы | Двухступенчатые с цилиндрическими шестернями |
Ходовая система
Трёхточечная подвеска с балансирной балкой с микроподрессориванием.
Уплотнения — самоподжимные типа «Duo Cone».
| Модель | Б10М1.6100EH |
| Опорных катков на тележке, шт. | 6 |
| Ширина башмака, мм | 500 |
| Удельное давление агрегата на грунт, МПа, не более | 0,067 |
Масса
| Модель трактора и БРО | Б10М1.6100 |
| Масса трактора | 15470 |
| Масса агрегата с БО | 17860 (Е) |
| Масса агрегата с БРО | 19417 (ЕН) |
Габаритные размеры
| Размер, мм | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Б10М1.6100 | 2880 | 4325 | 5320 | 6780 | 1880 | 2810 | 3330 | 5600 | 1020 |

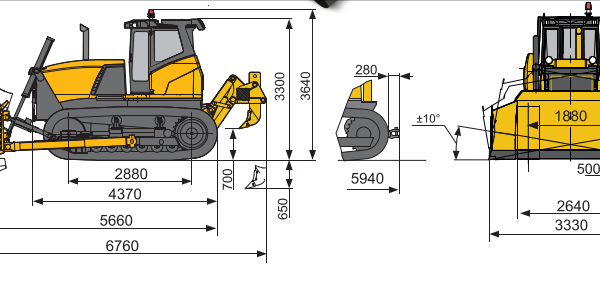

*см. габаритный чертеж
Бульдозерное оборудование
| Тип бульдозерного отвала | Полусферический Е / Е1 | Сферический (угольный) К |
| Ширина, мм | 3330 | 4265 |
| Масса, кг | 2510 / 2610 | 3380 |
Рыхлительное оборудование
| Тип рыхлителя | Однозубый Н | Трехзубый Р |
| Число зубьев | 1 | 3 |
| Заглубление, мм | 650 | 650 |
| Масса, кг | 1555 | 2245 |
Опции
Опции, доступные к установке по дополнительному заказу:
- Зеркала заднего вида
- Установка привода вала отбора мощности от верхнего вала КПП
- Розетка (12В) в кабине
- Аварийно-вентиляционный люк
- Дополнительное зеркало для обзорности заднего прицепного устройства
- Установка защиты боковых и задних стекол кабины
- Установка защиты задних и передних стёкол решетками
- Установка защиты задних стёкол решеткой
- Установка защиты передних стёкол решеткой
- Установка полной защиты стекол кабины решетками
- Усиленная защита радиатора
- Установка фары-искателя
- Корчевальное оборудование
- Установка полной защиты стекол кабины решетками
- Фары светодиодные (круговое освещение)
- ЖПУ — жесткое прицепное устройство
- Заправка трактора охлаждающей жидкостью
- Дополнительный крючок для одежды в кабине
- Жилет сигнальный со светоотражающими полосами
- Кронштейн для установки видеокамеры (снаружи кабины)
- Установка дополнительного сигнального маячка
- Комплект зеркал заднего вида (с панорамным зеркалом)
- Установка многоканального видеорегистратора — 4 камеры, 1 монитор
- ЖПУ — жесткое прицепное устройство
- Набор инструмента «Автомобилист-1»
- Дополнительное освещение — светодиодные фары
- Набор инструмента №3б1А
- Спутниковая система ГЛОНАС/GPS/терминал Galileosky 7.0
- Многоканальный видеорегистратор
- Установка дополнительного электроподогревателя
- Плуг передний ПЛП-135М
- Установка дополнительного отопителя PLANAR-2D-24-S-4195
- Установка кондиционера
- Установка устройства защиты оператора FLEKO
