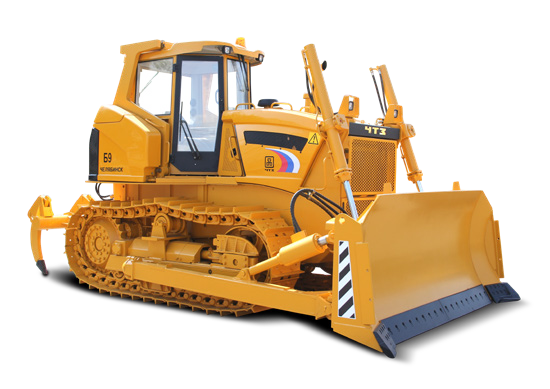

Бульдозер Б9 ЧТЗ с Гидромеханической трансмиссией
Мощность — 198/205 л.с.;
Трансмиссия — Гидромеханическая;
Эксплуатационная масса: от 16,2 до 20,2 т.
Бульдозер Б9 тягового класса 9 с гидромеханической трансмиссией (ГМТ) — предназначен для выполнения широкого комплекса работ в строительстве, мелиорации, в горнорудной, нефтяной, газовой и других отраслях промышленности, для выполнения землеройных работ на грунтах I-III категории без предварительного рыхления, грунтов IV категории с предварительным рыхлением.
Бульдозер Б9 вобрал в себя всё лучшее и эффективное в семействе бульдозеров типа Б11:
• Гидромеханическая трансмиссия с вынесенной осью прокачки тележек гусениц – это увеличенный ресурс трансмиссии, высокая производительность, улучшенные условия труда оператора;
• Каркасная шестигранная кабина с двойными стеклопакетами, с улучшенными шумо-тепло-виброизоляционными свойствами, со сдвижными боковыми окнами обеспечивает комфорт на рабочем месте оператора; для удобства обслуживания кабина с встроенной в неё защитой ROPS-FOPS откидывается назад гидроподъёмником.
Бульдозер Б9 максимально унифицирован с бульдозером Б11.
Отличительными особенностями являются: меньшая масса (19 900 кг.), меньшая габаритная длина (6 500 см.), меньший часовой расход топлива (экономия до 17%).
Характеристики
Двигатель
| Модель | Б9 |
| Мощность номинальная, л.с. | 198/205 |
| Мощность номинальная, кВт (л.) | 151 |
| Частота вращения, номинальная, об/мин | 1800 |
| Двигатель | ЯМЗ-236Н-3 |
| Количество и расположение цилиндров | 6-цилиндровый, V-образный |
| Удельный расход топлива, г/кВт·ч (г/л.с.·ч) | 215 (158) |
Трансмиссия
| Гидромеханическая | С трёхколёсным одноступенчатым гидротрансформатором | |||
| Коробка передач | Планетарная, трехскоростная, реверсивная с переключением на ходу | |||
| Бортовые редукторы | Двухступенчатые с цилиндрическими шестернями | |||
| Ведущие колеса | Секторные | |||
| Скорость движения при отсутствии буксования, км/ч: | Передача | 1 | 2 | 3 |
| Вперед | 0…3,96 | 0…6,74 | 0…9,97 | |
| Назад | 0…4,67 | 0…7,92 | 0…11,58 | |
Ходовая система
Тележки гусениц имеют по 5-6 опорных катков и направляющие колёса на подшипниках скольжения с уплотнениями типа «Duo Cone», а также по 1-2 поддерживающим каткам с таким же уплотнением.
Трехточечная подвеска с балансирной балкой и прокачкой гусеничных тележек на вынесенных осях.
| Модель | Б9М |
| Ширина башмака, мм | 500 |
| Среднее удельное давление на грунт, МПа | 0,083 |
| Количество опорных катков | 5 |
| Количество поддерживающих катков | 1 |
| Число звеньев | 38 |
Масса
| Модель | Б9 |
| Масса трактора | 16250 |
| Масса агрегата с БО | 18640 |
| Масса агрегата с БРО | 20197 |

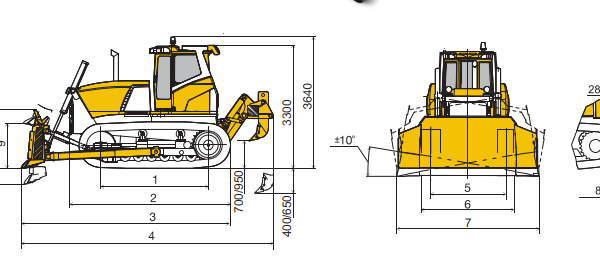

Габаритные размеры
| Размер, мм | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Б9М | 2424 | 4120 | 5250 | 6370 | 1880 | 2550 | 3330 | 1020 | 1365 | 5530 |
*см. габаритный чертеж
Бульдозерное оборудование
| Тип бульдозерного отвала | Полусферический |
| Ширина, мм | 3330 |
| Масса, кг | 2390 |
Рыхлительное оборудование
| Тип рыхлителя | Однозубый Н |
| Число зубьев | 1 |
| Заглубление, мм | 650 |
| Масса, кг | 1555 |
Опции
Опции, доступные к установке по дополнительному заказу:
- Зеркала заднего вида
- Аварийно — вентиляционный люк
- Дополнительное зеркало для обзорности заднего прицепного устройства
- Установка защиты боковых и задних стекол кабины.
- Установка защиты задних и передних стёкол решетками
- Установка защиты задних стёкол решеткой
- Установка защиты передних стёкол решеткой
- Установка полной защиты стекол кабины решетками
- Усиленная защита радиатора
- Установка фары-искателя
- Корчевальное оборудование
- Установка полной защиты стекол кабины решетками
- Фары светодиодные (круговое освещение)
- ЖПУ — жесткое прицепное устройство
- Заправка трактора охлаждающей жидкостью
- Дополнительный крючок для одежды в кабине
- Жилет сигнальный со светоотражающими полосами
- Кронштейн для установки видеокамеры (снаружи кабины)
- Установка дополнительного сигнального маячка
- Комплект зеркал заднего вида (с панорамным зеркалом)
- Электрогидравлическое управление планетарной коробкой передач и механизмом поворота; гидроуправление навесным оборудованием (джойстиковое управление)
- Установка многоканального видеорегистратора -4 камеры, 1 монитор
- ЖПУ — жесткое прицепное устройство
- Набор инструмента «Автомобилист-1»
- Дополнительное освещение — светодиодные фары
- Набор инструмента №3б1А
- Спутниковая система ГЛОНАС/GPS/терминал Galileosky 7.0
- Многоканальный видеорегистратор
- Установка дополнительного электроподогревателя
- Плуг передний ПЛП-135М
- Установка дополнительного отопителя PLANAR-2D-24-S-4195
- Установка кондиционера
- Установка устройства защиты оператора FLEKO
